一SH型双吸离心泵概述

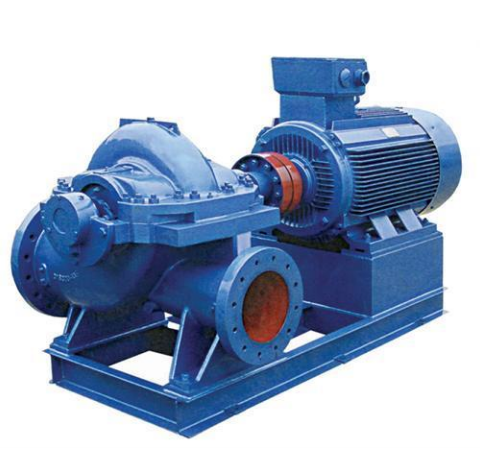

14SH-6型双吸离心泵
SH型双吸离心泵系单级、双吸、泵壳中开式离心泵。供吸送清水及物理化学性质类似于水的液体。
SH型双吸离心泵扬程在9米至140米时,流量为126m/时。液体高温度不得超过80°C.
SH型双吸离心泵适合于工厂、矿山、城市给水、电站、大型水利工程、农田灌溉和排涝等用, 48SH-22型大型泵还可作热电站循环泵用。
二SH型双吸离心泵的型号意义:
如10SH-13A等
10--吸水直径被25除 (即该泵吸水口直径为250毫米)。
SH-单级双吸卧式离心清水泵
13--比转数被10除 (该泵的比转数为130 )
A等一-表示该泵换 了不同外径的叶轮。
S型双吸泵流量范围更广: 50- -18000m/时。 如500S35A等
泵的吸入口径( mm )
S一-单级双吸、 中心离心清水泵
35--设计点扬程 ( m )
A等--叶轮-等次切割
SH型泵及S型泵统称为双吸泵,其工作性能及配用电机大体相同。需要说明的是泵的转方向不同,从电机端看SH型泵为逆时针旋转,而S型泵则顺时针。在实际使
用中SH型泵更加广泛,故一下介绍以SH型泵为主。
