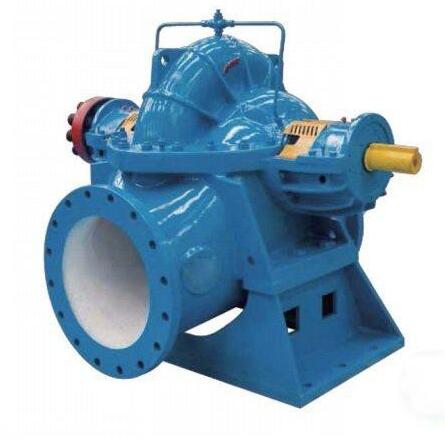

SH型双吸离心泵结构说明

SH型双吸离心泵的吸入口与吐出口均在水泵轴心线下方, 成水平方向，与轴线成垂直位置。 SH型双吸离心泵水泵泵盖用双头螺栓及圆锥定位螺钉固定在泵体上,可以便于揭开检查水泵内全部零件,无需拆卸进水,排出管路及电动机,因此SH型双吸离心泵检修极为方便。

SH型双吸离心泵主要零件有:泵体、泵盖、叶轮、轴、双吸密封环、轴套、轴承体。

SH型双吸离心泵泵体:铸铁制成。与泵盖构成叶轮的工作室,进、出水流道德法兰上制有安装真空表和压力表的管螺孔。管径**低处制有放水的管螺孔。

SH型双吸离心泵泵盖:铸铁制成。在上部制有安装水封管及入气管的管螺孔和起吊泵的吊钩。

SH型双吸离心泵叶轮:铸铁制成。其形状是对称的,在两壁间有扭曲的叶片。液体从两侧面进入叶轮。制造时,经过静平衡试验。

SH型双吸离心泵轴:优先碳素钢制成。轴的中央是叶轮,用键、轴套和两边轴套螺母固定。轴的右端是安装联轴器的,与电动机直接连接。在联轴器端不允许用

皮带传动,若需用皮带传动时,必须另设支架支持皮带轮。

SH型双吸离心泵双吸密封环:铸铁制成。防止水泵中高压水漏回进水部分。在双吸密封环上制有突起的半圆款环,嵌在泵体内,用来固定双吸密封环。为易损零

件，可多备件以便更换。

SH型双吸离心泵轴套:铸铁制作。用作固定叶轮位置及保护填料室内轴的磨损,亦为易损零件应多备件。

SH型双吸离心泵有两个支撑、使用使用单列向心球轴承 ,装在轴承体内靠近联轴器- -段的统称轴承体甲部件,另-端称轴承乙部件,用黄油润滑。由于SH型双吸

离心泵叶轮是完全对称的,在理论上SH型双吸离心泵不产生轴向力,但在制造上很难做到SH型双吸离心泵两侧的水流通过部分及密封环处间隙完全不-样,因此

SH型双吸离心泵有轴向力产生的可能,产生的轴向力及振动力由轴承部件中的单列向心球轴承承受。

SH型双吸离心泵填料起着密封的作用,防止空=透入泵内和大量液体渗出。

SH型双吸离心泵填料密封由泵体和泵盖合成的填料室、填料压盖、 填料环、填料套及

填料组成。泵盖内少量高压水通过外部水封管(或内部水槽及填料环流入填料室中,起水封冷却作用。

SH型双吸离心泵填料的松紧必须适当,不可太紧或太松,以液体能逐滴渗出为准，填料太紧 ,轴承易热,同时耗费功率; SH型双吸离心泵填料太松,液体渗漏大,都要降低SH型双吸离心泵效率。
